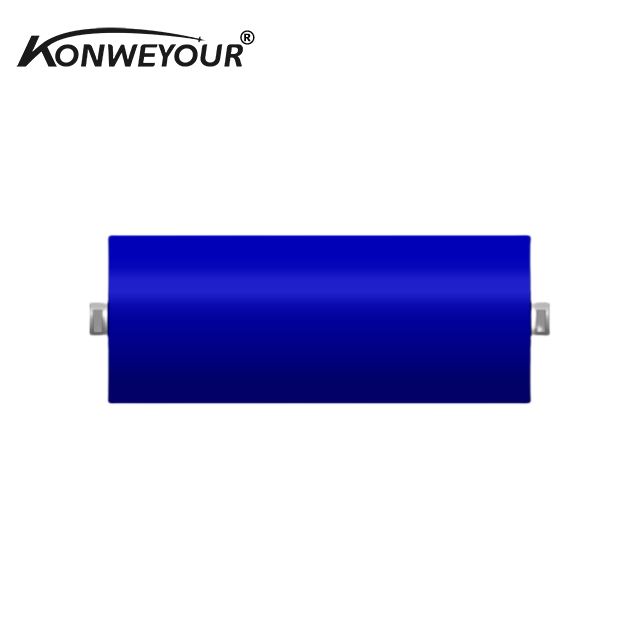

Estructura de CEMA Standard Belt Conveyor Tughing Idler
La estructura del rolio transportador consiste principalmente en tubos de acero, ejes, carcasas, rodamientos, focas de laberinto, circlip y lubricantes a base de litio.
1. Tubos de acero:
Los tubos soldados de alta frecuencia para las idlers de transporte de cinturones generalmente están hechos de acero Q235A y acero Q235B, con un rango de diámetro de 63.5-219.0 mm. Existen ciertos requisitos para la curvatura, la perpendicularidad entre la cara final y la línea central, y la elipticidad de los tubos de acero.
Tamaño métrico del diámetro de los idlers transportadores de transporte （mm）
| φ60 | φ63.5 | φ76 | φ89 | φ102 | φ108 | φ114 | φ121 | φ127 | φ133 |
| φ140 | φ152 | φ159 | φ165 | φ178 | φ194 | φ203 | φ219 |
|
|
Tamaño de pulgada del diámetro de los idlers de transporte transportador (pulgada)
2. eje:
Las propiedades mecánicas y físicas del material del eje de la correa del transporte de la cinta no se deben ser más bajas que el acero ASTM1045, y la tolerancia del diámetro exterior del eje del octavo transportador y la parte del conjunto del rodamiento deben ser JS6.
Diámetro del eje de los transportadores
| φ17 | φ20 | φ25 | φ30 | φ35 | φ40 | φ45 | φ50 | φ60 |
3. Ciertos:
El idacuctor transportador de cinturones está equipado con rodamientos de bolas de ranura profunda de la serie 6000, espacio libre C3 o C4, sellos de goma de doble cara (2RS) o sellos de hierro (2Z). El cojinete debe estar lleno de una grasa basada en litio de 60% -80%.
Modelo de cojinete de transporte de cinturón
| 6203 | 6204 | 6205 | 6206 | 6207 | 6208 | 6209 |
|
| 6303 | 6304 | 6305 | 6306 | 6307 | 6308 | 6309 | 6310 |
4. CONSEJOS DE CONTRACIÓN:
El material de la carcasa de cojinete del transporte de la cinta no debe ser inferior al acero Q235B. Antes de la soldadura, la grasa superficial debe retirarse, y el diámetro exterior y el plano inferior deben mecanizarse. Coincidir estrechamente con los tubos.
5. Sello de laborinto:
Los sellos de los transportadores de la cinta se dividen en varios tipos de acuerdo con el tipo de octavo transportador, como TD75, DTII, TR, TK, etc., los sellos de los transportadores de los transportadores deben tener un buen rendimiento de sellado, evitar que el polvo de carbón y el agua ingresen el rodamiento y proteger el daños. La cara del extremo de sellado del sellado no tendrá defectos como grietas, rasguños y agujeros de aire. La brecha entre los anillos de sellado debe llenarse con grasa de base de litio al 60% -80%. Rango de temperatura de operación: -25 ° C a 65 ° C.
6.Circlips:
El material de los Circlips es de 65 mn de acero de manganeso, y se usa un anillo de ajuste elástico de tipo C.
